激光顶空气体分析（HSA）：无损测顶空 O₂ / CO₂ / 水分与压力

激光顶空气体分析（Headspace Gas Analysis，HSA）是一类以光学吸收光谱为基础、对密封包装内顶空气体进行非接触、无损测定的检测方法。对于氧敏感药品、生物制剂与冻干制剂而言，包装顶空中的 O₂、CO₂ 与水分含量，直接关系到产品的氧化降解、含量稳定与货架期表现。传统破坏性抽检需要刺破包装取气，既损耗样品，又无法对同一支样品做重复或在线监测。激光顶空分析则在不开封、不接触药液的前提下完成测量，使顶空气体成为可以逐支、逐批、甚至在线追踪的工艺质量指标。

本文面向制药与生物制药的工艺、QC 与质量人员，介绍康济尔的激光顶空气体分析方案——三款分析仪的能力边界、与互补的光学非侵入法之间的关系，以及在实验室抽检、在线检测与半自动小批量检测中的落地方式。

一、激光顶空分析的原理：TDLAS 非接触测量

激光顶空分析基于**可调谐二极管激光吸收光谱（TDLAS）**原理。特定气体分子（如 O₂、CO₂、水汽）对特定波长的激光具有选择性吸收，当一束波长精确可调的激光穿过透明或半透明包装的顶空区域时，目标气体浓度越高，对应谱线的吸收越强。仪器通过解析透射光强度随波长的变化，反推出顶空中目标气体的浓度，以及在水分/压力测量中关联的真空度信息。

这一原理决定了它的几个工程特征：

• 非接触、无损：激光从包装外部穿过顶空，不刺破容器、不接触药液，测后样品保持密封完整。
• 气相选择性：依据分子吸收谱线识别目标气体，针对性强。
• 可重复、可追溯：同一支样品可多次测量，适合稳定性研究中的逐时点跟踪，也便于在线逐支记录。
• 依赖光程：需要激光能够穿过顶空区域，因此对容器透光性、顶空高度与上样定位有一定要求。

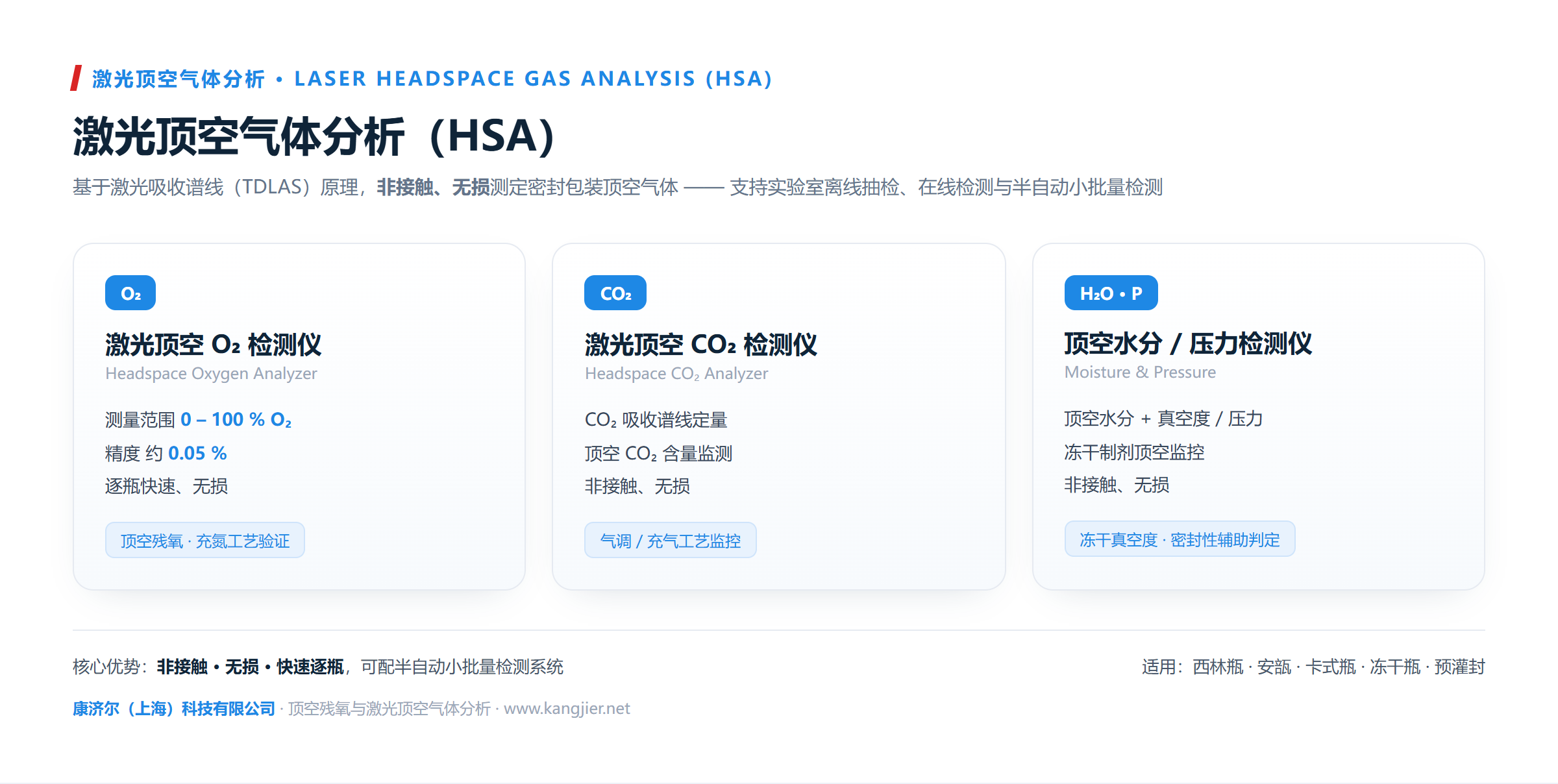

二、三款激光顶空分析仪及其适用场景

康济尔的激光顶空气体分析方案围绕制药常见的三类顶空指标展开，对应三款分析仪：

• 激光顶空 O₂ 检测仪

  • 测量范围覆盖 0–100% O₂，精度约 0.05%；
  • 主要用于顶空残氧测定与充氮置换工艺验证——评估灌装、压塞前后氮气置换的效果，监控氧敏感原料药与制剂的顶空氧水平；
  • 适合充氮工艺开发、灌装线置换效率评估与日常残氧抽检。

• 激光顶空 CO₂ 检测仪

  • 用于密封包装内顶空 CO₂ 含量监测；
  • 适用于以 CO₂ 作为保护性气氛或工艺指示气体的场景，以及需要确认顶空气体组成的质量控制环节。

• 顶空水分 / 压力检测仪

  • 同时测定顶空水分与真空度 / 压力；
  • 特别适合冻干制剂的顶空监控——冻干瓶压塞后的真空度、顶空水分与残氧，是反映压塞密封、干燥程度与货架期风险的重要信号，可用于逐批确认。

小结：O₂ 关注氧化与充氮验证，CO₂ 关注保护气氛与气体组成，水分/压力关注冻干完整性与密封状态。三者覆盖了氧敏感药品与冻干制剂顶空监控的主要维度。

需要说明的是，上述精度与范围为对应仪表的标称能力，实际表现会受容器材质、顶空尺寸、温度与上样一致性等因素影响，建议结合具体样品做方法适用性确认。

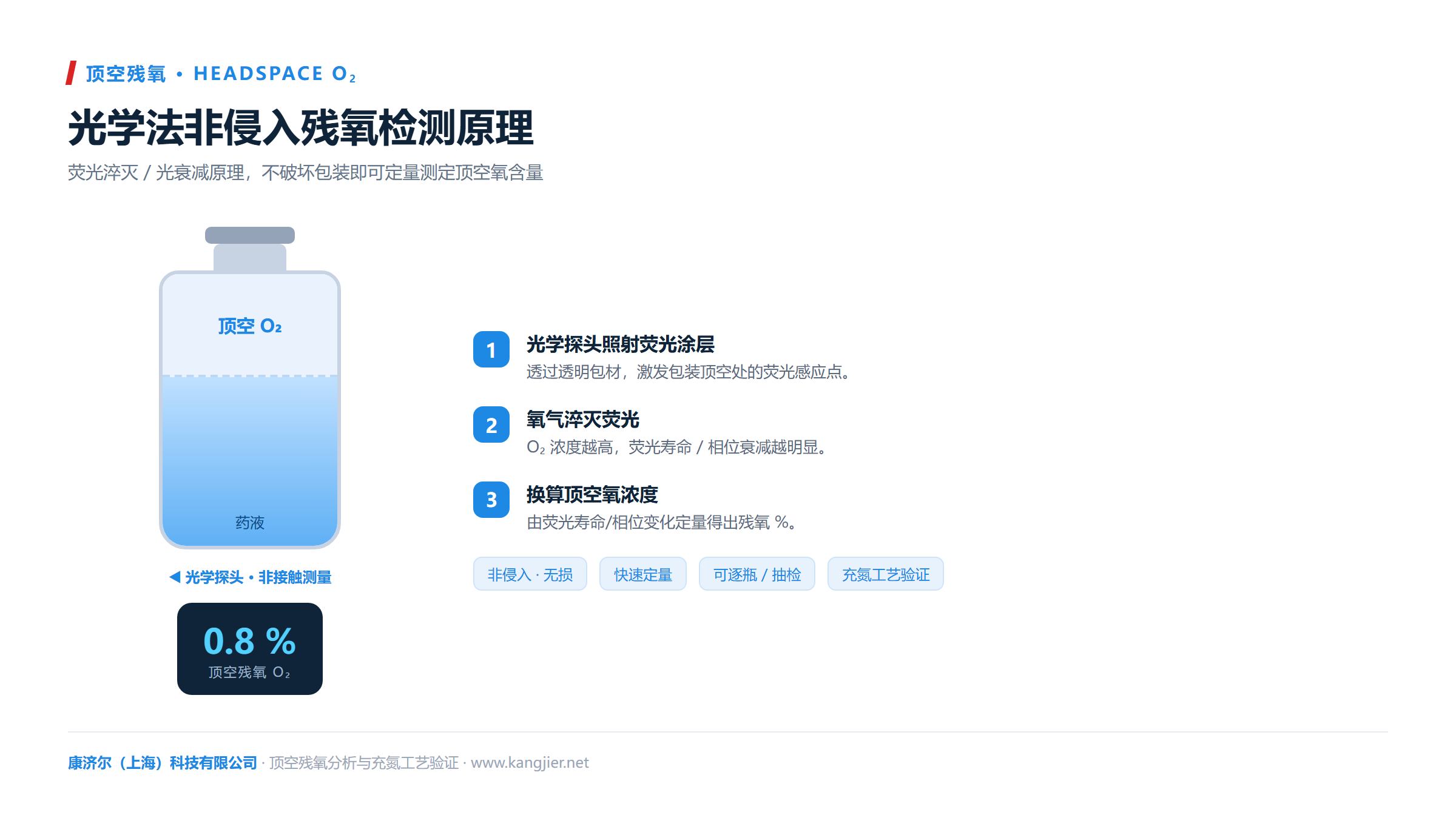

三、与光学非侵入法（光衰减 / 荧光淬灭）的互补

顶空残氧的测定并非只有激光一条路线。光学非侵入法（基于光衰减 / 荧光淬灭原理）是另一类常用的非破坏性方案：在容器内壁预置或随容器集成氧敏感指示点，通过激发光与回收信号的变化推算顶空氧分压，同样无需刺破包装、不接触药液。

两类方法在实践中各有侧重，可互补使用：

• 激光 TDLAS 法：直接对气相吸收谱线测量，量程宽（O₂ 可至 0–100%），适合工艺验证、宽范围残氧及顶空气体组成分析；并可同时延伸到 CO₂、水分与压力测量。
• 光衰减 / 荧光淬灭法：以非侵入指示点为媒介，适合秒级、逐支的顶空残氧快速测定，便于稳定性研究中对同一样品长期跟踪。

两类均为康济尔自有 / 集成的方案。在方法选型时，可根据量程需求、样品容器特性、抽检还是在线监测、以及是否需要同步获取 CO₂ / 水分 / 压力等综合判断，而非简单地非此即彼。

四、从实验室抽检到半自动小批量检测的落地方式

同一套激光顶空分析能力，可以匹配不同的生产与质量场景：

• 实验室离线抽检：按批次取样，对西林瓶、安瓿、卡式瓶、冻干瓶、预灌封等容器逐支测定顶空 O₂ / CO₂ / 水分 / 压力，用于工艺验证、稳定性研究与放行前确认。
• 在线检测：在合适的工位以非接触方式对通过的样品进行测量，实现更高覆盖率的顶空指标监控，及时发现充氮置换或密封异常的波动趋势。
• 半自动小批量检测系统：以「上样定位 → 激光检测 → 数据记录 → 结果复核」为基本流程，在保持无损的同时提升小批量测量的一致性与可追溯性，适合方法开发、工艺验证批与小规模质量监控。

适用容器涵盖制药常见的西林瓶、安瓿、卡式瓶、冻干瓶、预灌封注射器等。由于测量为非接触、无损，被测样品在测后保持密封，可继续用于稳定性留样或重复测量。

五、合规与样品处置提示

• 顶空气体分析关注的是包装内气体环境，与容器密闭完整性测试（CCIT）相互配合：顶空残氧、真空度异常往往是密封问题的早期信号，可与真空衰减、HVLD 等密封性方法联用形成更完整的判据。
• 涉及氧敏感、无菌或冻干制剂时，建议结合具体品种的质量标准与货架期数据制定限度与监控频次。
• 与传感器或检测系统接触过的药品样品，请按相应的样品处置要求进行后续处理，避免污染或交叉影响。

结语：把顶空气体变成可监控的质量指标

激光顶空气体分析让 O₂、CO₂、水分与压力成为可以无损、逐支、可追溯的过程质量数据，配合光学非侵入残氧法，可覆盖从充氮工艺验证到冻干顶空监控的多种需求。具体方法选型、量程与精度是否满足要求，需结合您的容器、样品与监测目标来确认。

欢迎提交样品测试或获取检测方案，由康济尔工程师协助评估激光顶空 O₂ / CO₂ / 水分检测的适用性与方法验证路径。
